工作原理

SD712是一款高性能集成式霍尔效应电流传感器芯片。该系列内部集成了一颗高精度、低噪声的线性霍尔和一根低阻抗的主电流回路导线,当采样电流流经主电流回路时,其产生的磁场在霍尔电路上感应出相应的电信号,经过信号处理电路输出电压信号,使得产品输出严格地与被测电流值成比例。
SD712设计中使用了差分电流检测技术,从而保证了芯片的精度。电流传感器静态输出为2.5V固定电压或50%VCC。在电源电压5V条件下,传感器静态输出可以在0.2~4.8V之间随磁场线性变化,线性度可达0.4%。

引脚描述

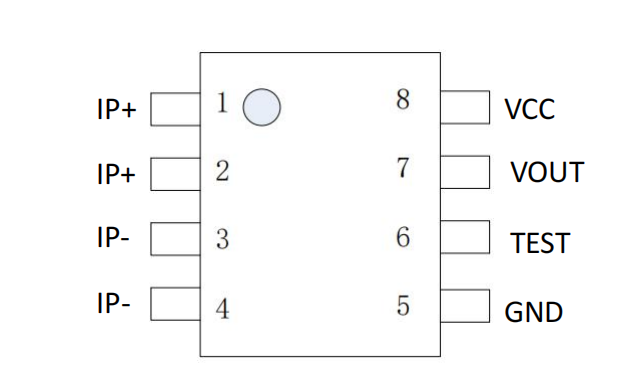

SD712采用SOP8 封装,其引脚分布如上图所示,采用单电源5V 供电。 各引脚的功能介绍下表所示, 其中引脚 1 和 2、 3 和 4 均内置有保险, 为待测电流的两个输入端,当检测直流电流时,1和 2、 3 和 4 分别为待测电流的输入端和输出端。

推荐电路:

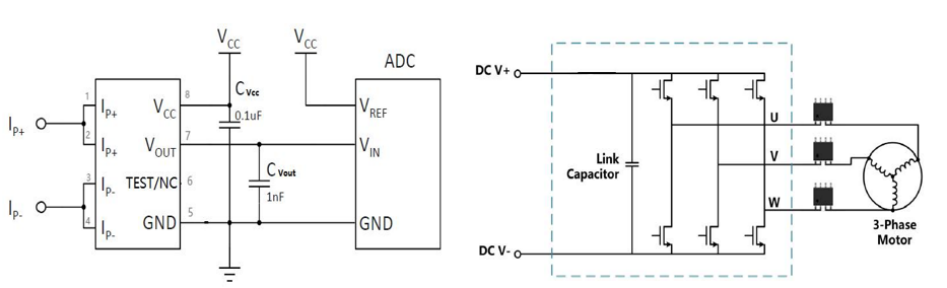

SD712典型应用电路包含有VCC与地之间的滤波电容CVcc,以及一个输出与地之间的可选配的滤波电容CVout。在被测电流的输入端,管脚1和管脚2短接在一起,作为被测电流的输入端,管脚3和管脚4短接在一起,作为被测电流的输出端,传感器的模拟输出信号与被测的交直流电流完全成正比。6脚用于出厂检测和编程可以不接。
输出计算公式:

以SD712FB20为例,F表示电流为0是V OUT =2.5V 固定2.5V输出的意思。

灵敏度是100mV/Gs,Vcc =5V, 双向测量范围±20mA.

计算公式Vout =2.5V+0.1*Ip

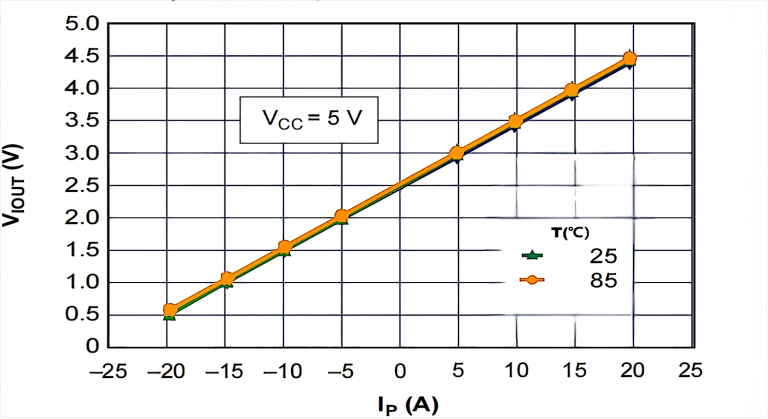

输出曲线图:
总结 :根据以上特点SD712可以应用逆变器、储能、开关电源等电流检测和过流保护的场合。线路简单、精度高不需要单独隔离。
