CW32模块使用：S12SD紫外线传感器与SGP30气体传感器

此紫外线检测模块采用氮化家基材料的肖特基光电二极管，具有高的响应度和低的暗电流,板载LM358放大器对光电二极管输出的微弱信号进行放大，所有元器件采用1%精度元器件制造。应用于紫外线测试仪，紫外线手表，户外运动设备，手机移动电话等。

一、模块来源

模块实物展示：

资料下载链接：
https://pan.baidu.com/s/1YuwoCsbiJPaYH-8TaHEwVg
资料提取码：8888

二、规格参数

工作电压：2.7-5V

工作电流：1mA

测量角度：130度

温飘：0.08%/℃

检测波长范围：240nm~370nm

输出方式: ADC

管脚数量：3 Pin

以上信息见厂家资料文件

三、移植过程

我们的目标是将例程移植至CW32F030C8T6开发板上【能够测量紫外线强度】。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。

3.1查看资料

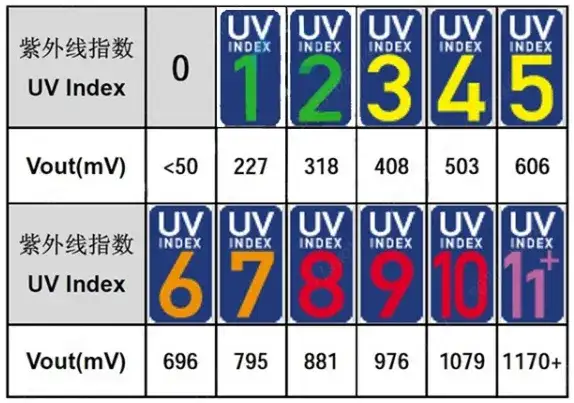

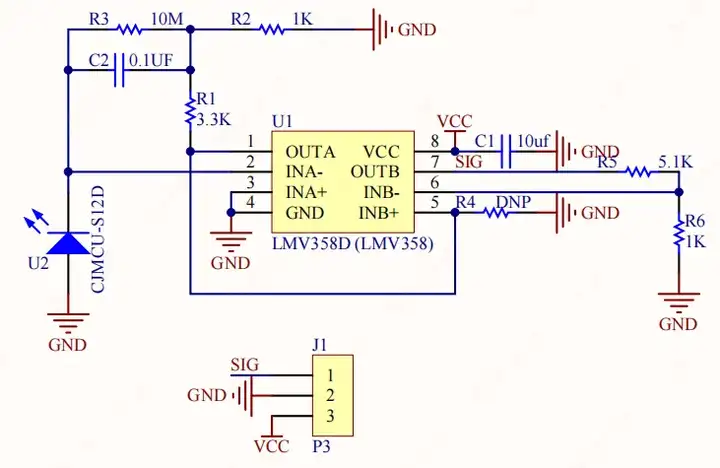

电路图中，SIG引脚是经过放大模拟电压后进行模拟信号输出，采集到模拟量后将其转换为电压，根据下图电压与紫外线强度对照表，则可得知紫外线强度。

3.2引脚选择

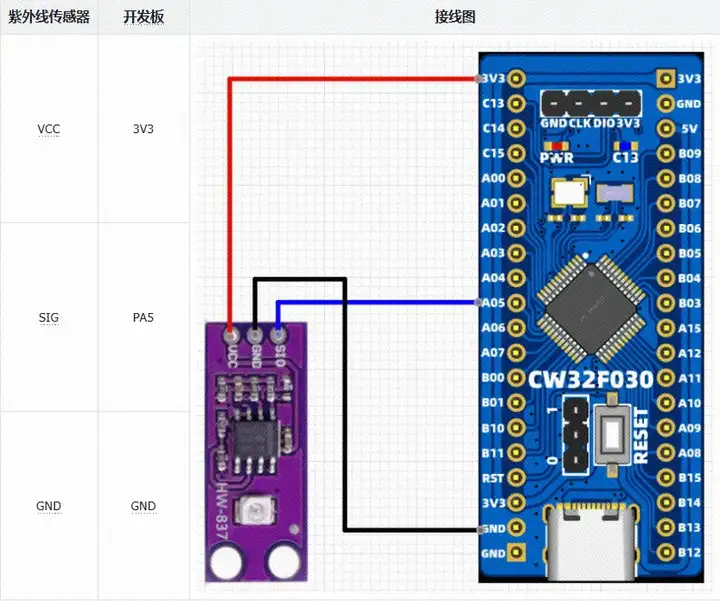

模块接线图

3.3移植至工程

移植步骤中的导入.c和.h文件与【CW32模块使用】DHT11温湿度传感器 相同，只是将.c和.h文件更改为bsp_ultraviolet.c与bsp_ultraviolet.h。这里不再过多讲述，移植完成后面修改相关代码。

在文件bsp_ultraviolet.c中，编写如下代码。

#include "bsp_ultraviolet.h"#include "stdio.h"void ULTRAVIOLET_GPIO_Init(void){ RCC_ULTRAVIOLET_GPIO_ENABLE(); // 使能GPIO时钟 RCC_ULTRAVIOLET_ADC_ENABLE(); // 使能ADC时钟 ANALOG_GPIO_ENABLE(); // PA05设定为模拟输入 ADC_InitTypeDef ADC_InitStructure; // ADC初始化结构体 ADC_WdtTypeDef ADC_WdtStructure; // ADC看门狗结构体 ADC_SingleChTypeDef ADC_SingleChStructure; // ADC单通道转换结构体 // 配置ADC初始化结构体 ADC_InitStructure.ADC_OpMode = ADC_SingleChOneMode; //单通道单次转换模式 ADC_InitStructure.ADC_ClkDiv = ADC_Clk_Div4; // 时钟频率 = PCLK / 4 = 64MHz / 4 = 16MHz ADC_InitStructure.ADC_SampleTime = ADC_SampTime5Clk; //5个ADC时钟周期 ADC_InitStructure.ADC_VrefSel = ADC_Vref_VDDA; //VDDA参考电压 ADC_InitStructure.ADC_InBufEn = ADC_BufDisable; //关闭跟随器 ADC_InitStructure.ADC_TsEn = ADC_TsDisable; //关闭内置温度传感器 ADC_InitStructure.ADC_DMAEn = ADC_DmaDisable; //不触发DMA ADC_InitStructure.ADC_Align = ADC_AlignRight; //ADC转换结果右对齐 ADC_InitStructure.ADC_AccEn = ADC_AccDisable; //转换结果累加不使能 //ADC模拟看门狗通道初始化 ADC_WdtInit(&ADC_WdtStructure); //配置单通道转换模式 ADC_SingleChStructure.ADC_DiscardEn = ADC_DiscardNull; // 单通道ADC转换结果溢出保存 ADC_SingleChStructure.ADC_Chmux = CHANNEL_ULTRAVIOLET_ADC; // 选择ADC转换通道，AIN5:PA05 ADC_SingleChStructure.ADC_InitStruct = ADC_InitStructure; // ADC初始化结构体 ADC_SingleChStructure.ADC_WdtStruct = ADC_WdtStructure; // ADC看门狗结构体 ADC_SingleChOneModeCfg(&ADC_SingleChStructure); // 初始化配置 ADC_Enable(); //ADC使能 ADC_SoftwareStartConvCmd(ENABLE); //启动ADC转换}uint32_t ADC_GET(void){ ADC_SoftwareStartConvCmd(ENABLE); //启动ADC转换 uint32_t adcValue = ADC_GetConversionValue(); // 获取数据 return adcValue;}unsigned int Get_ADC_Value( void ){ uint32_t Data = 0; for(int i = 0; i < SAMPLES; i++) { Data += ADC_GET(); } Data = Data / SAMPLES; return Data;}char Get_Ultraviolet_Intensity(uint16_t value){ char ret = 0; if( value < 227 )//紫外线强度0级    {        ret = 0;    }    if( value >= 227 && value < 318 )//紫外线强度1级    {        ret = 1;    }    if( value >= 318 && value < 408 )//紫外线强度2级    {        ret = 2;    }    if( value >= 408 && value < 503 )//紫外线强度3级    {        ret = 3;    }    if( value >= 503 && value < 606 )//紫外线强度4级    {        ret = 4;    }    if( value >= 606 && value < 696 )//紫外线强度5级    {        ret = 5;    }    if( value >= 696 && value < 795 )//紫外线强度6级    {        ret = 6;    }    if( value >= 795 && value < 881 )//紫外线强度7级    {        ret = 7;    }    if( value >= 881 && value < 976 )//紫外线强度8级    {        ret = 8;    }    if( value >= 976 && value < 1079 )//紫外线强度9级    {        ret = 9;    }    if( value >= 1079 && value < 1170 )//紫外线强度10级    {        ret = 10;    }    if( value >= 1170 )//紫外线强度11级 { ret = 11; } return ret;}

在文件bsp_ultraviolet.h中，编写如下代码。

#ifndef _BSP_ULTRAVIOLET_H_#define _BSP_ULTRAVIOLET_H_#include "board.h"#define RCC_ULTRAVIOLET_GPIO_ENABLE() __RCC_GPIOA_CLK_ENABLE()#define RCC_ULTRAVIOLET_ADC_ENABLE() __RCC_ADC_CLK_ENABLE()#define ANALOG_GPIO_ENABLE() PA05_ANALOG_ENABLE()#define CHANNEL_ULTRAVIOLET_ADC ADC_ExInputCH5//采样次数#define SAMPLES 30void ULTRAVIOLET_GPIO_Init(void);unsigned int Get_ADC_Value(void);char Get_Ultraviolet_Intensity(uint16_t value);#endif

四、移植验证

在自己工程中的main主函数中，编写如下。

#include "board.h"#include "stdio.h"#include "bsp_uart.h"#include "bsp_ultraviolet.h"int32_t main(void){ uint16_t value = 0; board_init(); uart1_init(115200U); ULTRAVIOLET_GPIO_Init(); printf("IRtracking demo startrn"); while(1) { value = Get_ADC_Value(); //串口显示紫外线强度 printf("grade = %drn", Get_Ultraviolet_Intensity( value ) ); delay_ms(1000); }}

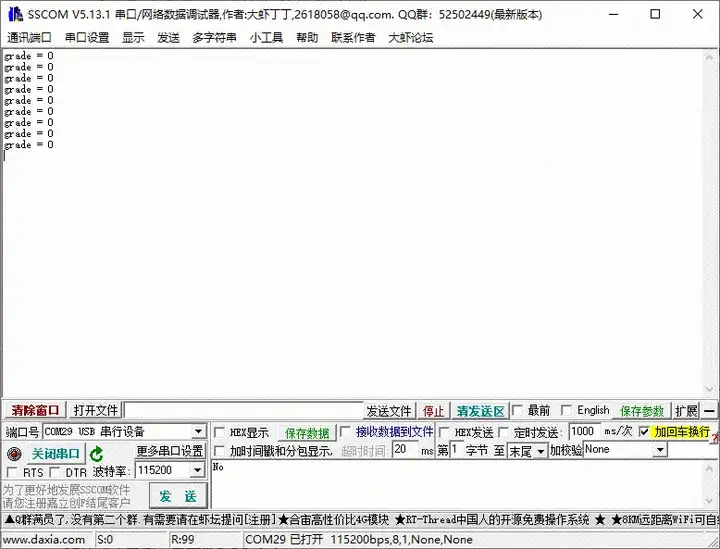

移植现象：测量室内紫外线强度为0级。

模块移植成功案例代码：

链接：https://pan.baidu.com/s/1wmC7OwwJk2LB0tdP0Zx0GA?pwd=LCKF

提取码：LCKF
