晶相光电推出四百万像素物联网传感器JX-K302P


晶相光电推出四百万像素物联网传感器JX-K302P

时间:2025-03-13  作者:Diven  阅读:0

晶相光电 JX-K302P 是一款全新四百万分辨率 CMOS 图像传感器提供了背照式+近红外线(BSI/NIR)技术。

该技术能够明显提升近红外灵敏度,实现优异的图像质量。通过BSI NIR+技术,安防监控摄像头可以使用较少的红外LED灯,并在低光源和近红外条件下仍能获得高质量的图像。

搭配不同平台SOC,可适用于安防监控、车载高清、USB摄影机、打猎相机、红外夜视仪、运动摄影机和物联网 AI 相机等领域。

►场景应用图

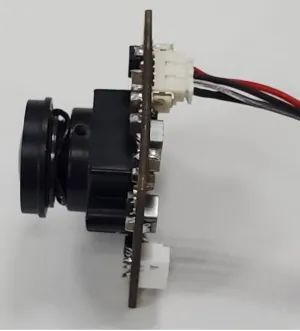

►产品实体图

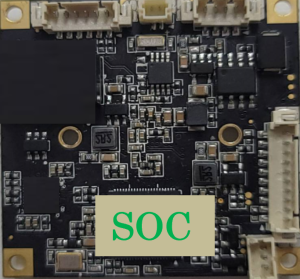

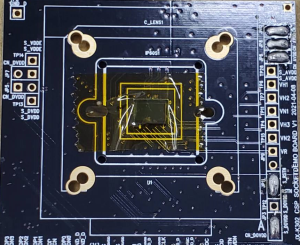

►展示板照片

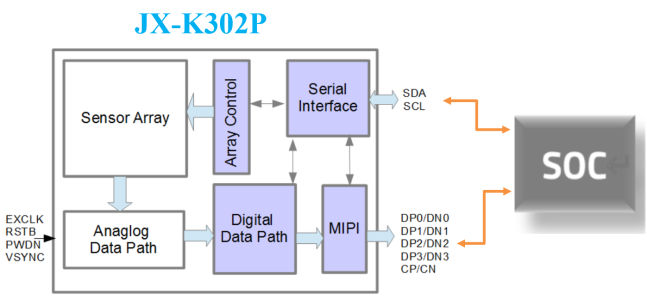

►方案方块图


►核心技术优势

SOI JX-K302P BSI NIR+近红外线加强 像素技术,可为在低光或无光环境中运行的应用提供新的可能性,同时降低总功耗,从而可以使晶相光电影像感测器捕捉到更优质、更远的影像,同时延长电池寿命

此MIT系统单芯片 (SoC)优势:

a. 强化的影像处理

b. 两次曝光 HDR 技术

c. 提供高分辨率的画质

d. 光流法影像处理:先进技术 – 光流法 (OptICal Flow)

e. 内建记忆体:配备 512 MB 的嵌入式 DDR2L 记忆体

f. 小巧且高效的设计:9x9 QFN-88 封装

g. 支援多功能算法:适用于基本侦测、分类、追踪应用和人形侦测,确保了使用上的多功能性

h. 针对更低功耗进行提升:设计时考虑了电源效率,使其适合于长时间运作的摄影机

►方案规格

分辨率: 4Mp 2696 (H) × 1528 (V)

像素 : 2.0um BSI+NIR

光学尺寸: 1/2.9英寸

输出界面: MIPI 4Lane

最高输出侦率: 60fps(Linear mode)、HDR 2exp 30fps
