该模块是一个基于触摸检测IC(TTP223B)的电容式点动型触摸开关模块。常态下，模块输出低电平，模式为低功耗模式；当用手指触摸相应位置时，模块会输出高电平，模式切换为快速模式;当持续12秒没有触摸时，模式又切换为低功耗模式。可以将模块安装在非金属材料如塑料、玻璃的表面。也可以将薄薄的纸片（非金属）覆盖在模块的表面，直到触摸的位置正确，即可做成隐藏在墙壁、桌面等地方的按键。该模块可以让你免除常规按压型键的烦恼。

01模块来源

模块实物展示：

资料下载链接：https://pan.baidu.com/s/1lBksfqx_dT4uIyABkHVm3Q
资料提取码：hj2n

02 规格参数

工作电压：2.4-5.5V

工作电流：2.5uA~9uA

模块尺寸：35x29 mm

最快响应时间：100Ms

控制方式：GOIO

管脚数量：6 Pin（2.54mm间距排针）

以上信息见厂家资料文件

03移植过程

我们的目标是将例程移植至CW32F030C8T6开发板上【实现添加指纹、删除指纹和搜索指纹的功能】。首先要获取资料，查看数据手册应如何实现读取数据，再移植至我们的工程。

3.1查看资料

主要就是使用4个GPIO监控模块的OUT1~4的输出情况，那个OUT输出则说明那个对应模块的区域被触摸。

3.2引脚选择

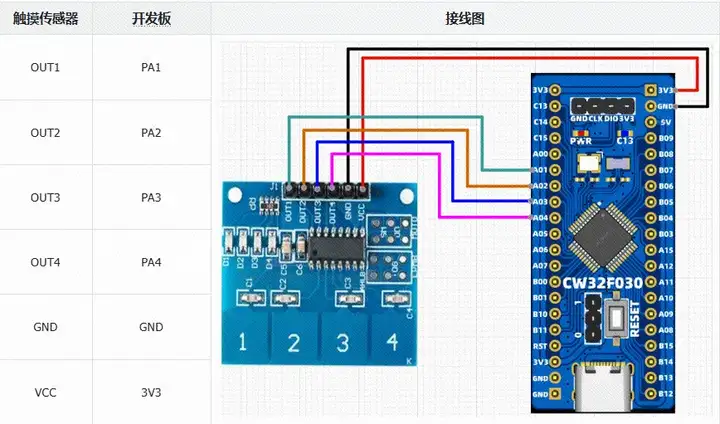

接线表

3.3移植至工程

移植步骤中的导入.c和.h文件与【CW32模块使用】DHT11温湿度传感器相同，只是将.c和.h文件更改为bsp_touchkey.c与bsp_touchkey.h。这里不再过多讲述，移植完成后面修改相关代码。

在文件bsp_touchkey.c中，编写如下代码。

#include "bsp_touchkey.h"void TTP224_GPIO_Init(void){ GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化结构体 RCC_TTP_ENABLE(); // 使能GPIO时钟 GPIO_InitStruct.Pins = GPIO_IN1| // GPIO引脚 GPIO_IN2| GPIO_IN3| GPIO_IN4; GPIO_InitStruct.Mode = GPIO_MODE_INPUT_PULLDOWN; // 下拉输入 GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; // 输出速度高 GPIO_Init(PORT_TTP, &GPIO_InitStruct); // 初始化}char Key_IN1_Scanf(void){ return KEY_IN1;}char Key_IN2_Scanf(void){ return KEY_IN2;}char Key_IN3_Scanf(void){ return KEY_IN3;}char Key_IN4_Scanf(void){ return KEY_IN4;}

在文件bsp_touchkey.h中，编写如下代码。

#ifndef _BSP_TOUCHKEY_H_#define _BSP_TOUCHKEY_H_#include "board.h"#define RCC_TTP_ENABLE() __RCC_GPIOA_CLK_ENABLE()#define PORT_TTP CW_GPIOA#define GPIO_IN1 GPIO_PIN_1#define GPIO_IN2 GPIO_PIN_2#define GPIO_IN3 GPIO_PIN_3#define GPIO_IN4 GPIO_PIN_4#define KEY_IN1 GPIO_ReadPin(PORT_TTP, GPIO_IN1)#define KEY_IN2 GPIO_ReadPin(PORT_TTP, GPIO_IN2)#define KEY_IN3 GPIO_ReadPin(PORT_TTP, GPIO_IN3)#define KEY_IN4 GPIO_ReadPin(PORT_TTP, GPIO_IN4)void TTP224_GPIO_Init(void);//引脚初始化char Key_IN1_Scanf(void);//触摸按键1的输入状态char Key_IN2_Scanf(void);//触摸按键2的输入状态char Key_IN3_Scanf(void);//触摸按键3的输入状态char Key_IN4_Scanf(void);//触摸按键4的输入状态#endif

04移植验证

在自己工程中的main主函数中，编写如下。

#include "board.h"#include "stdio.h"#include "bsp_uart.h"#include "bsp_touchkey.h"int32_t main(void){ board_init(); // 开发板初始化 uart1_init(115200); // 串口1波特率115200 TTP224_GPIO_Init(); printf("ttp224 demo startrn"); while(1) { if(Key_IN1_Scanf() == 1) { printf("[1]-Touch!rn"); while(Key_IN1_Scanf() == 1); // 等待松开 } if(Key_IN2_Scanf() == 1) { printf("[2]-Touch!rn"); while(Key_IN2_Scanf() == 1); // 等待松开 } if(Key_IN3_Scanf() == 1) { printf("[3]-Touch!rn"); while(Key_IN3_Scanf() == 1); // 等待松开 } if(Key_IN4_Scanf() == 1) { printf("[4]-Touch!rn"); while(Key_IN4_Scanf() == 1); // 等待松开 } delay_ms(200); }}

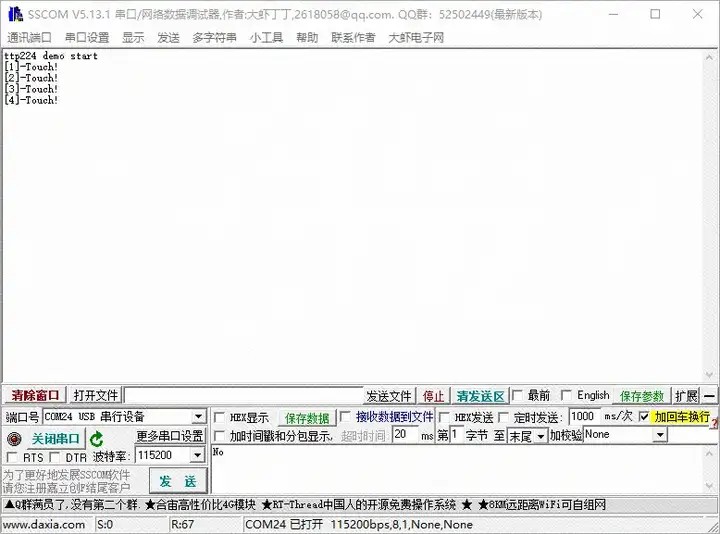

移植现象：触摸那个区域就打印那个区域被触摸。

模块移植成功案例代码：

链接：https://pan.baidu.com/s/166WcF1ArFv-DnEUmhNz5xA?pwd=LCKF

提取码：LCKF
