透过型光电传感器(高速响应型)

EE-SX1330-2

LED脉冲驱动(低电流消耗电路)

可实现脉冲宽度最小化、及电池的长时间驱动

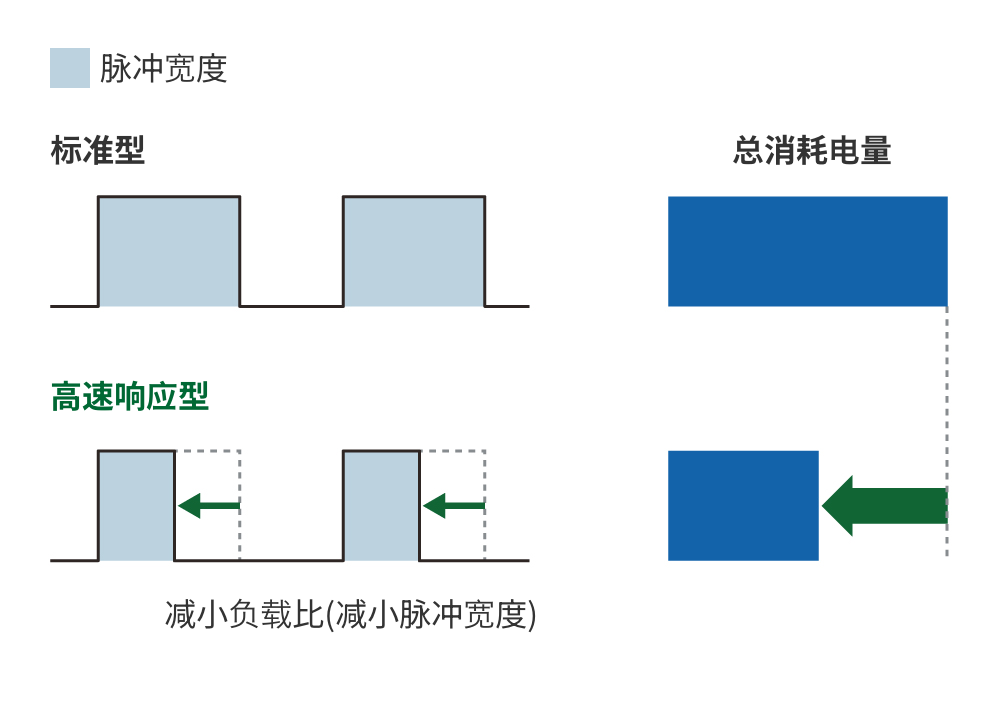

移动设备及燃气表等电池驱动设备所面临的设计课题是，如何通过低电流消耗实现电池的长时间驱动。将光电传感器用于这种用途时，一般会对LED采用脉冲驱动，并通过减小其负载比*1(=减小脉冲宽度)来实现低电流消耗。在光电晶体管输出型中，欧姆龙推出了可实现脉冲宽度最小化的“高速响应型”产品阵容，可进一步削减电流消耗。

*1. 负载比：脉冲宽度除以开关周期所得数值，单位为百分比。

提供价值

通过光电传感器的低电流消耗可实现电池的长时间驱动。

通过可实现设备小型化、轻量化的小型SMD型削减报废损耗。

何谓高速响应型

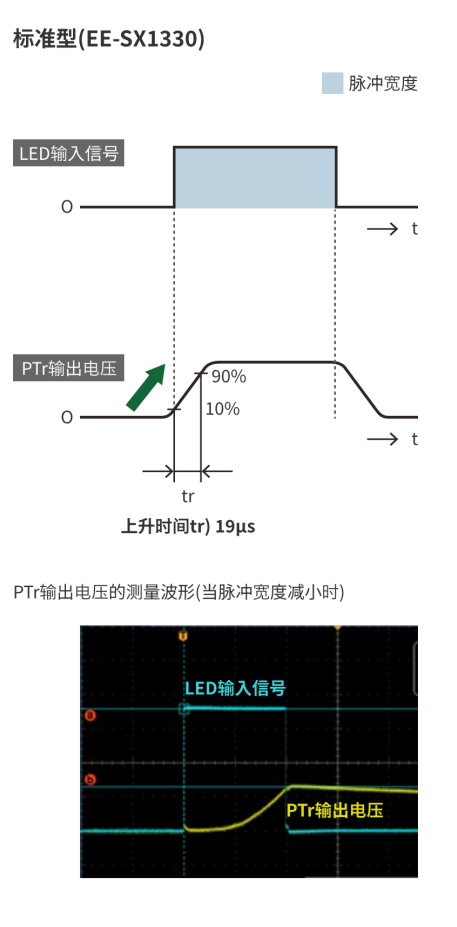

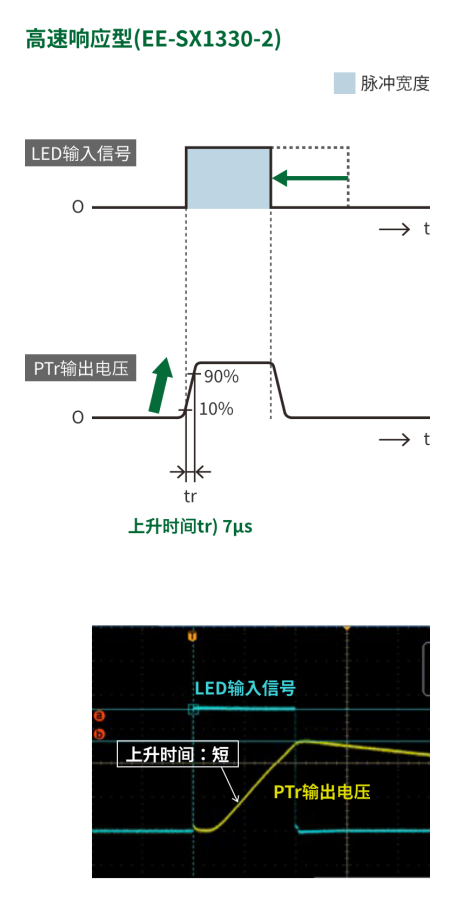

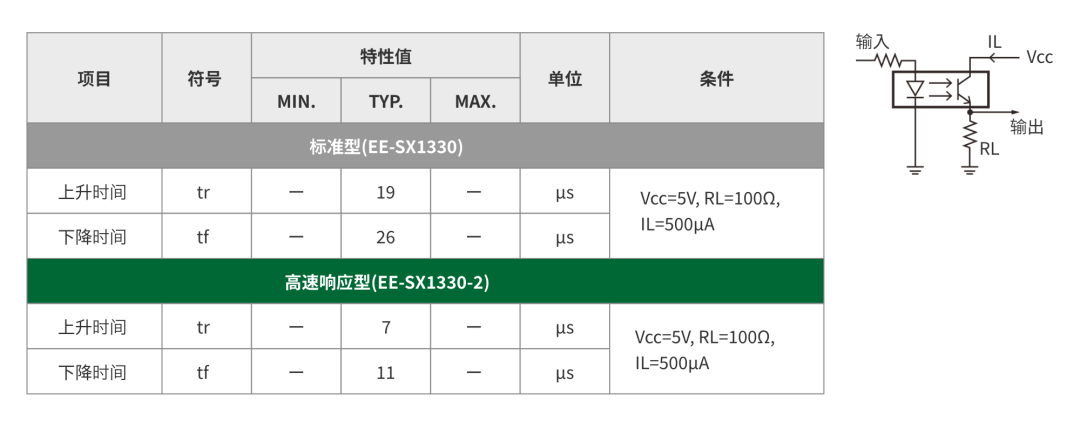

指LED发光后至光电晶体管的输出发生变化为止的响应时间缩短型产品。与标准型相比，高速响应型可将响应时间缩短至一半以下。减小脉冲宽度后，光电晶体管的输出将无法充分上升，结果可能会导致无法获得充分的输出。而与标准型相比，因高速响应型可缩短上升时间，所以即使减小负载比(减小脉冲宽度)也可轻松获取输出电压。

应用示例

可灵活应用于电池驱动设备的长寿命化。

(手持打印机、智能燃气表、服务机器人、监控摄像头等)

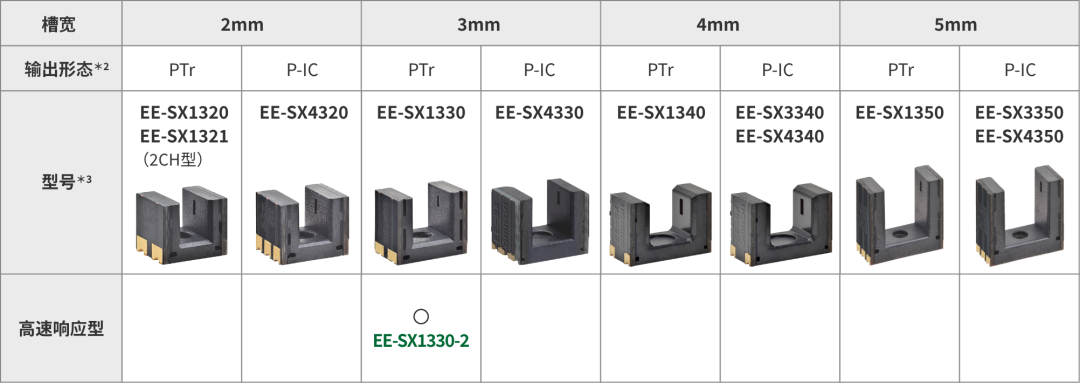

透过型光电传感器(SMD型)产品阵容

*2. PTr：光电晶体管，P-IC：光电IC

*3. EE-SX3~：遮光时ON型，EE-SX4~:受光时ON型
