ESP32-S3与火焰传感器实现智能火警系统

时间:2025-04-28  作者:Diven  阅读:0

随着科技的发展,智能家居逐渐成为了人们生活的一部分。今天,我们将教大家如何使用ESP32-S3和火焰传感器,通过MICropython编程,实现一个智能火警系统,当发生火情时,蜂鸣器会发出警报。

ESP32-S3与火焰传感器实现智能火警系统

红外线火焰传感器是常用的火焰检测设备,通过探测火焰产生的特定波长的红外线来识别火焰的存在。这种传感器具有灵敏度高、反应速度快、抗干扰能力强等优点,应用于家庭、工业和消防等领域。

红外线火焰传感器的工作原理是利用火焰燃烧时产生的红外线辐射来触发传感器。当火焰出现在传感器的探测范围内时,红外线被吸收并转换成电信号,然后经过处理后输出一个高电平或低电平的信号,表示火焰存在或不存在。

红外线火焰传感器通常由光学系统、探测器和电路部分组成。光学系统用于聚焦和准直入射的红外线辐射,以提高探测器对红外线的接收效率。

探测器则负责将接收到的红外线辐射转换成电信号,常见的探测器有热释电元件、光电二极管等。电路部分则对探测器输出的信号进行处理和放大,以便于后续的控制和报警操作。

红外线火焰传感器具有以下特点:

高灵敏度:能够快速准确地检测到火焰的存在,对于不同大小和形状的火焰都能进行有效识别。

快速反应:响应时间一般在几十毫秒以内,能够及时发出警报,防止火灾事故的发生。

抗干扰能力强:由于红外线火焰传感器只对特定波长的红外线敏感,因此对于其光源(如阳光、灯光等)的干扰较小。

可靠性高:由于采用无源器件,不需要外部电源供电,因此具有较高的稳定性和可靠性。

易于安装和使用:红外线火焰传感器体积小巧,安装方便,使用简单,可以应用于各种场合。

一、硬件准备

ESP32-S3开发板
2.火焰传感器
3.蜂鸣器
4.杜邦线若干
5.面包板

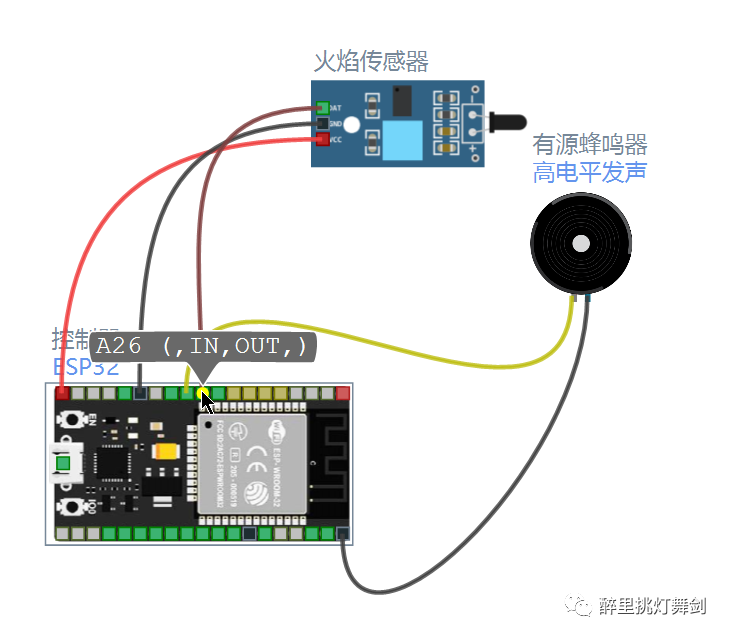

二、硬件连接

将火焰传感器的VCC引脚连接到ESP32-S3的3V3引脚。
2.将火焰传感器的GND引脚连接到ESP32-S3的GND引脚。
3.将火焰传感器的OUT引脚连接到ESP32-S3的GPIO引脚(例如:GPIO26)。
4.将蜂鸣器的正极连接到ESP32-S3的5V引脚,负极连接到ESP32-S3的GND引脚。
5.将蜂鸣器的控制引脚连接到ESP32-S3的GPIO引脚(例如:GPIO27)。

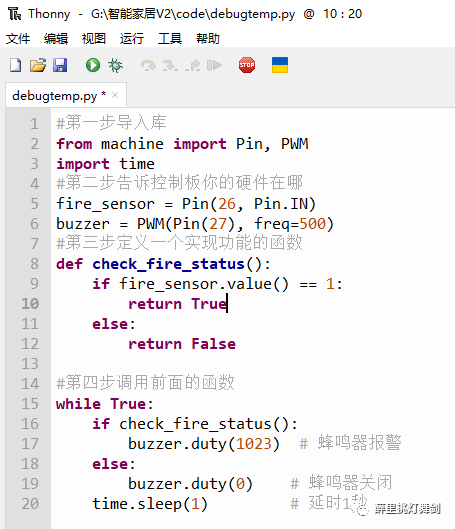

三、MICropython编程

请回顾我在前一篇说的,四步走:

***1.导入相关的库

定义对象的实例(你得告诉控制板你的硬件是连在哪里吧)

编写一个实现功能的函数

调用前面定义的函数

我们需要导入所需的库,并定义火焰传感器和蜂鸣器的引脚。

from machine import Pin, PWM

import time

初始化火焰传感器和蜂鸣器的引脚。

fire_sensor = Pin(26, Pin.IN)buzzer = PWM(Pin(27), freq=500)

编写一个函数,用于检测火焰传感器的状态。

def check_fire_status():
if fire_sensor.value() == 1:
return True
else:
return False

编写主循环,实时检测火焰传感器的状态,并根据状态控制蜂鸣器是否报警。

while True:
if check_fire_status():
buzzer.duty(1023) # 蜂鸣器报警
else:
buzzer.duty(0) # 蜂鸣器关闭
time.sleep(1) # 延时1秒

四、上传程序并测试


将上述代码上传到ESP32-S3开发板
2.当火焰传感器检测到火情时,蜂鸣器会发出警报;当火焰消失时,蜂鸣器会停止报警。
