应用背景：

健康监控功能是工业设备必不可少的功能之一，工业设备在运行过程中，需要实时监控其关键节点的温度、电压和电流等信息，并控制设备风扇转速，对子模块设备进行远程复位、开机和关机，实现模块级、机箱级的健康管理功能。

实现功能：

本设备实现了设备健康监控功能，共设计了5个控制界面，可以实时查看设备的电压、电流、温度和风机转速等信息，并对这些参数进行设置。同时可以对设备中的子模块进行远程开关机和复位。

RT-Thread使用情况

本设备使用了RT-Thread实时操作系统，使用了LVGL功能组件和LWIP网络组件，使用了GPIO、SPI、CAN、UART、ADC、I2C、PWM、和RW007等外设。

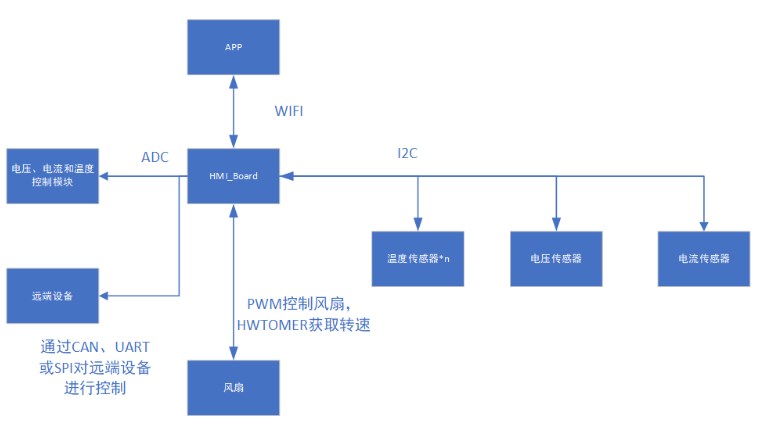

硬件框架

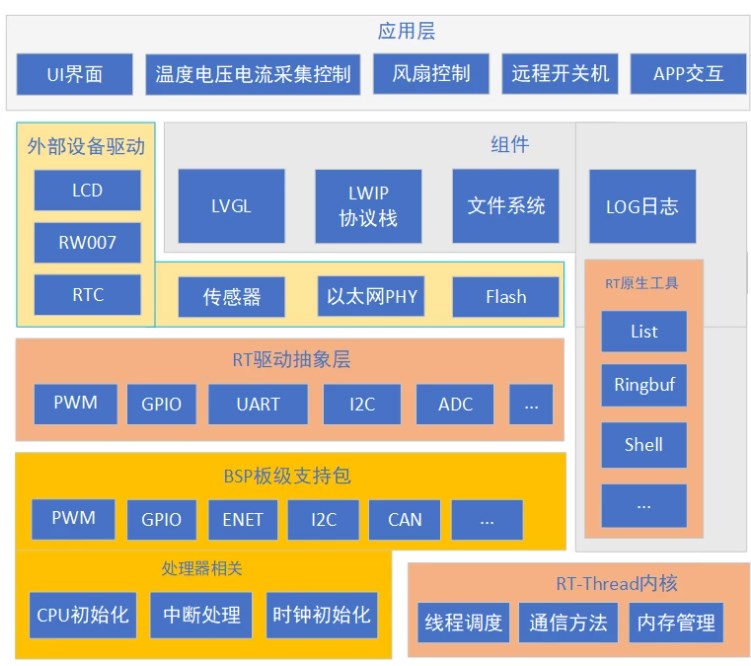

软件框架

软件模块

软件设计了5个模块：UI界面模块、温度电压电流采集控制模块、风扇控制模块、远程开关机模块和APP交互模块。

UI界面基于LVGL图形库设计，目前设计了5个界面，详情请参考作品完整图片。

温度电压电流采集控制模块可以实时采集各个传感器的数据，并对各个节点参数进行设置。

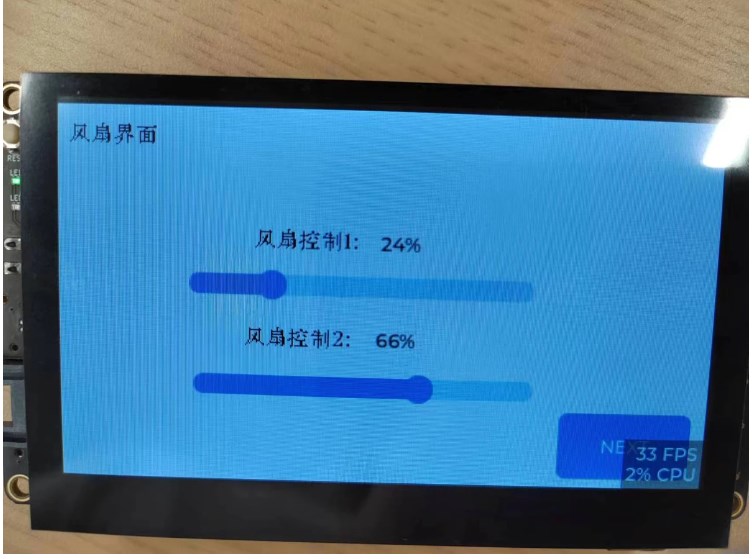

风扇控制模块可以对设备的风扇转速进行控制。

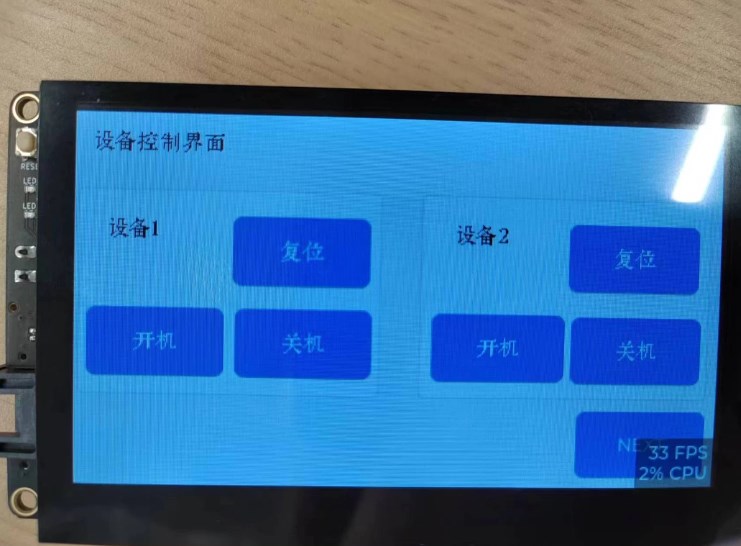

远程开关机模块可以对设备内部的子模块进行远程开关机和复位。

APP交互模块可以通过WIFI和app端进行信息交互。（还未设计）

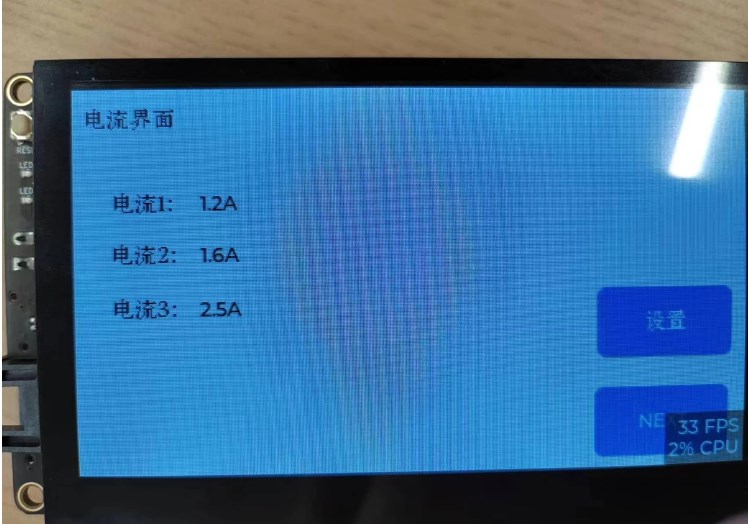

作品完整图片
