17位分辨率，<±0.04°角度重复精度， SPI / ABZ / UVW / PWM等多种接口。
2023年8月27日消息， 专注于隧道磁阻（TMR）技术的磁传感器制造商江苏多维科技有限公司 (MultiDimension Technology Co., Ltd., MDT)基于TMR技术，推出17位TMR磁性旋转编码器芯片TMR3107和TMR3108产品。该系列芯片是在多维科技车规级TMR角度传感器芯片的基础上，集成了信号调理、角度解算、SPI通讯等电路，实现了角度的数字输出。
产品特性
1
隧道磁阻（TMR）技术 ;
2
角度自动校准功能；
3
多接口：SPI，ABZ，UVW，PWM；
4
17位绝对式输出：SPI 通讯模式；
5
A/B 相输出脉冲数可编程：1 ~ 4096 线；
6
Z 脉冲宽度可编程：1 ~ 16384 LSB；
7
UVW 换向输出分辨率可编程：1 ~ 32 极对 ；
8
零位可编程 ;
9
角度绝对精度 < ±0.2°（典型工况） ;
10
角度重复精度 < ±0.04°（典型工况） ;
11
最高转速：40,000 RPM ;
12
供电电压：3.3 V ~ 5 V。
多维科技TMR3107和TMR3108磁性旋转编码器芯片具备优良的温度稳定性，在全温区（-40℃~125℃）范围，绝对角度精度优于±1°。该2款芯片的角度自动校准功能可极大地便利客户使用。

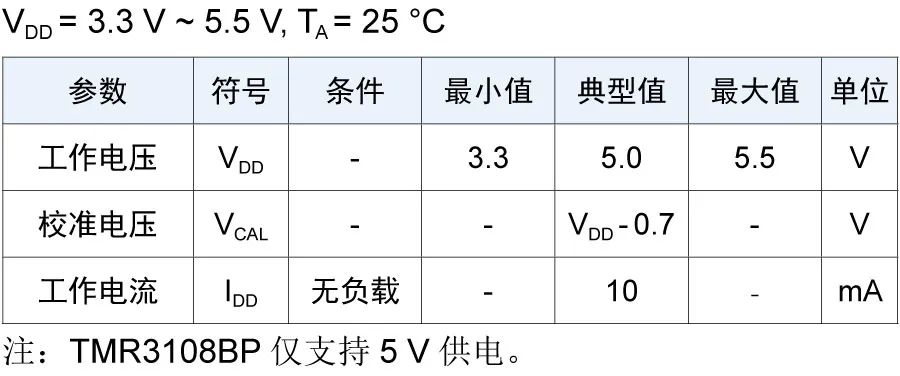

TMR3107电性能参数
TMR3108电性能参数
多维科技TMR3107磁性旋转编码器芯片采用SOP8封装，配置了17位SPI绝对角度输出。
TMR3108磁性旋转编码器芯片采用TSSOP16封装，除了具备17位SPI绝对角度输出外，还具备了ABZ增量输出接口，直流无刷电机所需的UVW 换相输出接口和脉宽调制信号（PWM）输出接口。
TMR3107（SOP8封装）、TMR3108（TSSOP16封装）
信号转换参数
多维科技TMR3107和TMR3108磁性旋转编码器芯片产品适用于BLDC无刷电机位置检测、转速检测、闭环步进电机位置检测，2500线增量式和17位绝对式伺服编码器及多种非接触式角度检测等应用。

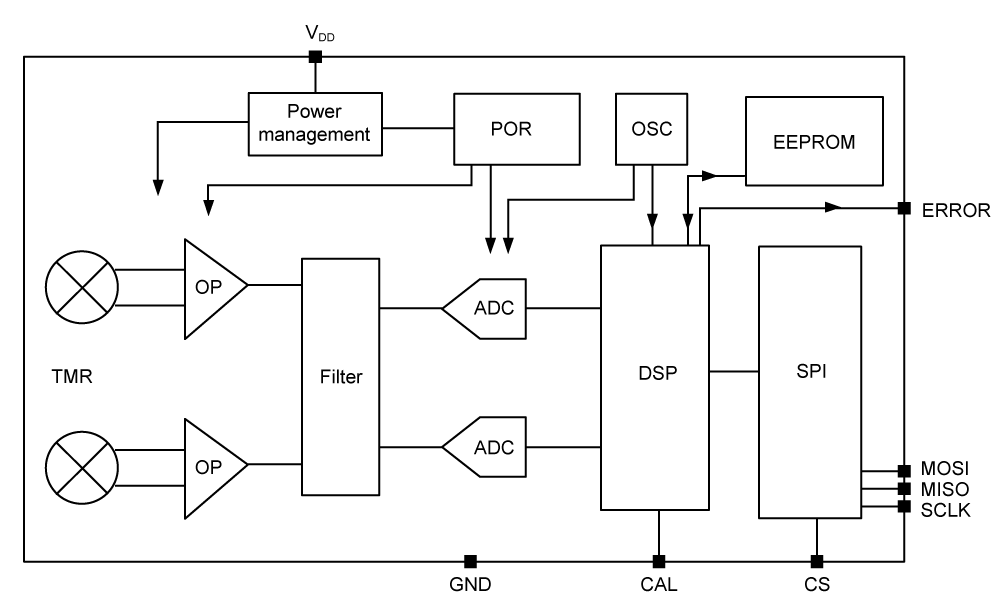

TMR3107功能框图

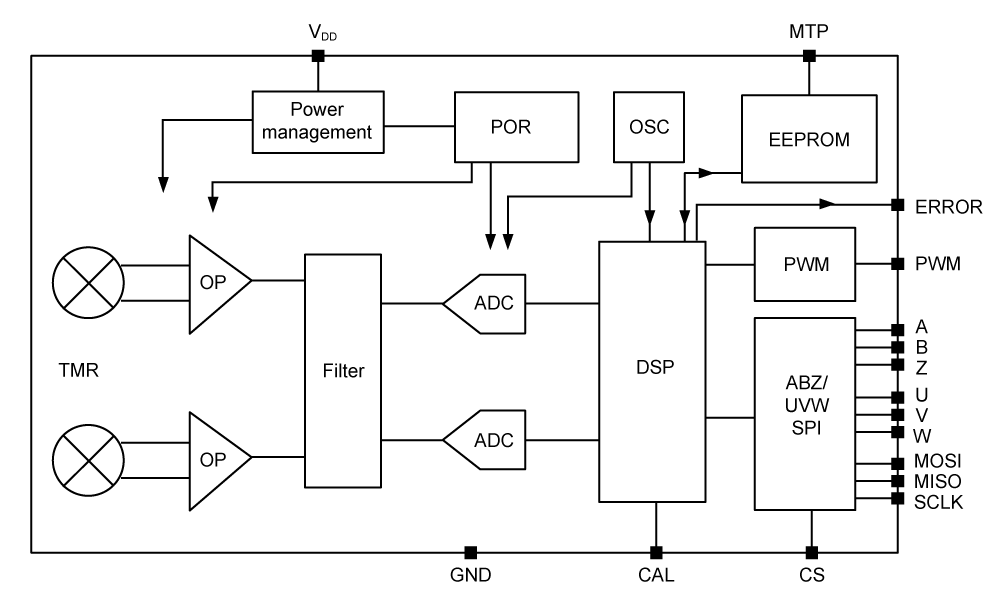

TMR3108功能框图

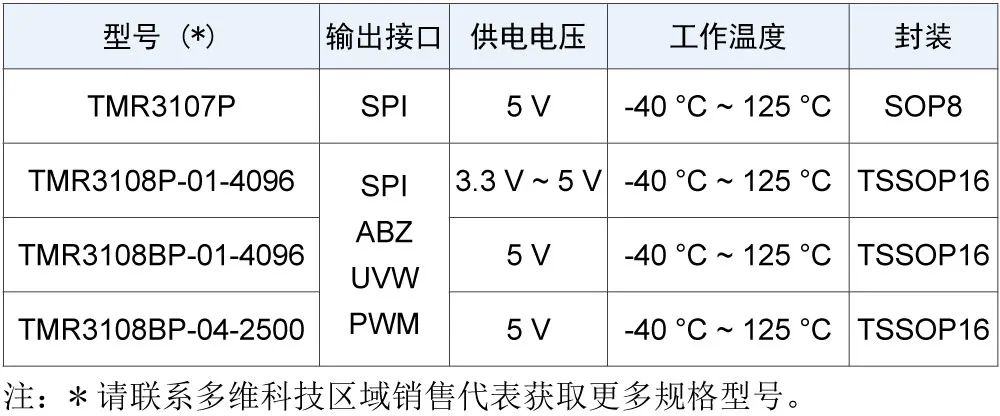

产品选型表
